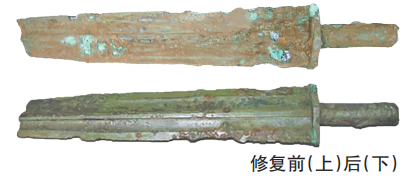

近年来，随着考古发掘工作的深入开展，大量战国时期青铜剑被发现并出土。因材质和所处环境影响，这些青铜文物普遍存在不同程度的锈蚀，如何进行科学有效的修复与保护，既保持文物的原真性，又确保其长期稳定存续，是文物保护的重要课题。本文以山东省临沂市莒南县文物管理所藏战国青铜剑为例，探讨文物修复的技术路径。该铜剑主要存在表面硬结物、点腐蚀、残缺等病害。依据真实性、可逆性、最小干预等保护修复原则，在对文物材质、锈蚀等科学分析检测的基础上，通过机械清理、锌粉法去除点腐蚀、缓蚀、封护、做旧等环节，有效去除了青铜剑锈蚀，基本恢复了文物原貌，有助于其长久保存。
锈蚀成因分析
保管环境因素影响 器物出土后的保管环境是导致战国青铜剑锈蚀的重要外部原因之一，对青铜文物的腐蚀起着决定性作用。青铜器主要由铜与锡等合金铸成，易与空气中的氧气、水以及污染物发生反应，生成各种铜的腐蚀产物，如碱式碳酸铜、氯化铜等。其中，湿度和温度是影响腐蚀速率的关键要素，光照和紫外线辐射亦影响青铜表面保护层的稳定性，使其老化或失效，进一步降低抗腐蚀能力。因此，自然环境中的多种物理化学因素相互作用，是青铜剑发生表面腐蚀乃至结构破坏的重要推手，对其后期保存和修复策略的制定具有重要的参考意义。
材料成分与工艺缺陷 材料组成与铸造工艺是导致锈蚀产生的重要内在因素。战国时期青铜器多采用铜、锡、铅等合金配制，合金比例的不同决定了其物理性能和化学稳定性。例如，锡含量高有助于提高硬度和耐蚀性，但过量锡也可能导致合金组织不均、易于析出形成电偶腐蚀；铅的加入虽然改善了流动性与铸造性，但由于其与铜形成的相界较弱，常成为腐蚀的薄弱点。同时，由于古代冶炼技术的局限，不同青铜剑在成分、组织结构和制造方法上存在显著差异，这也导致其在面对同样外部环境时的腐蚀程度不一。因此，深入分析材料成分和铸造工艺，有助于准确判断腐蚀机理，从而制定更科学的修复方案。
埋藏环境影响 作为文物形成后长期所处的微环境，其土壤类型、水分含量、pH值，以及微生物活性等因素共同决定了青铜的腐蚀速度与形态。通常情况下，酸性或中性土壤中的有机酸、氯化物等腐蚀性离子会与青铜发生化学反应，形成不稳定的腐蚀产物如铜氯化物，这种物质极易吸湿，导致“青铜病”的发生与循环腐蚀。此外，地下水的渗透会携带多种溶解盐类和氧气渗入文物表面，增强其电化学反应，促使腐蚀由点状发展为面状甚至剥离式破坏。而土壤中的微生物，特别是某些嗜铜菌类，也可能通过代谢活动释放有机酸和腐蚀性物质，加速青铜的降解。在战国时期遗址中常见的复合埋藏结构也可能形成封闭微环境，影响锈蚀模式。理解这些埋藏环境因素对于判断文物受损程度、制定个性化保护方案具有重要意义，也是文物考古与科技修复协作中的核心环节之一。
锈蚀类型分析
表面硬结物 青铜剑在长期埋藏或出土后，表面常形成坚硬的锈蚀硬结物，这是一种常见的病害类型。硬结物主要成分是铜的氧化物、碳酸盐和氯化物等，其颜色从浅绿色到深褐色不等，具体取决于矿物成分和氧化程度。硬结物的特征在于其质地坚硬，附着力较强，通常与青铜基体牢固结合，甚至可能与周围的土壤相互渗透。这种锈蚀类型对青铜剑表面细节和纹饰具有明显的破坏作用，覆盖层过厚时可能掩盖原始工艺细节，且在去除过程中可能对基体造成不可逆损伤。硬结物的形成表明文物所处的环境具有较高的湿度或长期与水接触，同时可能伴随复杂的土壤化学反应。
点腐蚀 这是青铜剑锈蚀过程中极具破坏力的一种腐蚀类型，其表现为青铜基体表面出现局部的点状小孔或深坑。点腐蚀通常起因于基体合金成分不均匀性，尤其是在微量杂质或局部缺陷的存在下更易发生。点腐蚀的典型特征为腐蚀区域边缘清晰，深度大于直径，且内部常伴有腐蚀产物氯化铜、氯化亚铜等。这种腐蚀类型对青铜剑的力学性能影响较大，可能导致剑体酥粉、断裂或其他不可修复的损伤。点腐蚀的存在也表明文物埋藏环境中存在高浓度的腐蚀性离子，例如氯化物、硫化物或酸性成分等。
层状堆积 它是青铜剑表面常见的腐蚀形态，其特征为锈蚀产物沿基体表面呈层状沉积，形成多层叠加的结构。这种类型的锈蚀主要发生在湿度和温度周期性变化的环境中，腐蚀过程受环境波动的影响较大。层状堆积通常伴随基体表面材料的逐步流失，深层腐蚀导致剑体厚度减薄，影响结构完整性。堆积层的形成机制与腐蚀产物的溶解—再沉积过程密切相关，外层堆积层较松散，而内层较致密，甚至可能与基体形成强结合。这种锈蚀类型往往反映出文物埋藏环境具有长期的水分和腐蚀离子侵入的特性，同时表明腐蚀过程的多阶段性与复杂性。
修复技术与应用
物理清洗技术 这是青铜剑除锈中最基础也最常用的方法，主要依靠机械手段去除青铜器表面的泥土、腐蚀产物及其他附着物。常用的机械清理工具包括手术刀、竹签、微型雕刻刀、洁牙机、文物专用喷砂机等，辅以显微操作以提高精细度。对于战国时期的青铜剑，由于其锈蚀状态复杂，常伴有包裹性锈蚀层，必须在保持文物原貌和不破坏其表层纹饰的前提下进行清洗。因此，在操作时常采用逐层剥离的方式，结合光学检测技术实时观察腐蚀层的厚度与分布，确保只去除不稳定的腐蚀产物而保留稳定的锈蚀。物理清洗不仅是修复的第一步，更为后续的化学和电化学处理奠定了基础。
化学处理技术 化学方法常与物理技术结合使用以去除青铜剑表面坚硬的锈蚀，先行机械去除松软锈蚀，再进行化学处理，通过这种多元结合的方式，可以更有效地提升修复的质量与文物的保存寿命，常用的化学清洗剂包括低浓度的柠檬酸、EDTA二钠盐等试剂。对于点腐蚀等有害锈蚀，一般使用锌粉法、过氧化氢法等去除有害的氯离子。化学处理要控制反应的速率与深度，以免过度清洗可能损害青铜表层的原始纹饰或导致材质脆化，同时化学处理后还需彻底清洗试剂残留。
电化学修复技术 这是近年来青铜器保护领域的重要发展方向，特别适用于严重锈蚀或含有活性氯离子的青铜器。该技术主要通过电化学还原反应，将铜的腐蚀产物还原为稳定的金属态或惰性化合物，达到抑制锈蚀发展的目的。常见方法包括阴极还原、电解去氯和电化学稳定化处理。在电化学修复过程中，青铜剑通常被置于特定的电解液中，通过控制电压和电流密度，使其作为阴极接受电子，从而将腐蚀层中的铜离子还原。电化学处理还能有效去除青铜剑中由于土壤污染而带入的氯离子，防止其在文物保存过程中引发“青铜病”的再次爆发。该技术具有清洗深度高、损伤小、可控性强等优点，但同时对操作技术和设备要求较高，需在严格的实验条件下进行，并结合材料分析手段，如X射线荧光分析（XRF）和扫描电镜分析（SEM），以监测修复过程和效果。随着技术发展，电化学修复正逐渐向微型化和智能化方向发展，为青铜器特别是青铜剑的长期保护提供更科学的手段。
现代科技在修复中的应用 三维扫描技术在青铜剑修复中的应用代表了现代科技与传统修复的有效结合，该技术通过高精度的结构光扫描系统，能够精确捕捉青铜剑的几何形状和表面细节，分辨率可达微米级别。在修复过程中，三维扫描不仅可用于记录修复前的原始状态，还能通过数字建模辅助修复方案的制定。扫描数据经过专业软件处理后，可以生成精确的三维模型，这些模型能够用于缺失部分的数字化修复预案，并通过3D打印技术制作出修复用的辅助工具或支撑结构。这种数字化记录和辅助修复的方法不仅可以提高修复的精确度，还能为文物修复提供可靠的数字档案，使修复过程更加科学化和规范化。
通过上述分析，修复人员对战国青铜剑锈蚀机理和修复技术有了系统的认识。修复过程中，始终遵循文物保护基本原则，并结合分析检测、化学保护、三维扫描等技术手段，使修复保护工作朝着更加科学化、精准化的方向发展。
（作者单位：利津县博物馆）
