湖北省博物馆藏“怀仁堂制”款粉彩描金群仙图千件瓷瓶是民国时期官窑瓷器中的典型代表，具有很高的历史、艺术与科学价值。该瓶通高137厘米，体量巨大，造型庄重，瓶身以粉彩描金工艺精心描绘了一幅“仙凡同庆”的瑰丽画卷。

传统陶瓷研究多依赖于目鉴与经验积累，而随着科技考古的兴起，无损检测技术为文物研究提供了全新的、更为客观的视角。作为湖北省博物馆重点科研项目，“怀仁堂制”款粉彩描金群仙图千件瓷瓶综合研究旨在通过系统性的科技检测，综合运用三种无损检测技术，对千件瓶的保存状况、工艺特征及材质组成进行全面分析。

研究采用X射线数字成像检测（DR）、超景深三维显微检测（DSM）和手持X射线荧光光谱成分检测（XRF）等无损检测技术，分别从不同层面进行检测分析。DR技术通过X射线穿透瓶体，生成内部结构的数字图像，清晰显示胎体的厚度、均匀性、内部裂隙、气泡分布以及修复痕迹等信息，提供全面的内部结构视图，为评估保存状况提供直观依据。DSM技术利用高分辨率显微镜对瓶体表面进行三维成像，能够观察到釉面细微结构、彩料分层、描金工艺细节以及釉面磨损情况，可以清晰地看到粉彩渲染层次、描金线条精细度以及釉面开片特征，为工艺分析提供微观层面的证据。XRF技术通过X射线激发检测物表面，测定其元素组成及含量，对千件瓶的胎、釉及彩料进行多点检测，分析化学成分特征，并与民国陶瓷器数据库进行比对，从而推断其原料来源、配方特点及工艺特征。

检测结果与分析

保存状况评估

DR检测千件瓶的胎体整体保存完好，无明显裂隙或结构性损伤。胎体厚度均匀，气泡分布稀疏且大小不一，符合民国时期大型瓷器的烧制特征。局部区域存在细微的釉面剥落和描金磨损，但未影响整体稳定性。具体检测情况如下：

瓶口部位：影像显示瓶口胎体均匀致密，无裂痕、修补痕迹或内部气泡集中现象。口沿处釉层与胎体结合紧密，未见脱釉或剥落迹象。瓶口内沿“怀仁堂制”处胎体无异常，表明款识为烧制前书写，符合民国官窑瓷器的制作规范。瓶肩部位：探伤显示肩部胎体厚度均匀，过渡自然，无应力集中或结构薄弱点。肩部釉面完整，无开裂或修补痕迹，反映了民国时期大型瓷器制作工艺的成熟。瓶腹部位：瓶腹作为器物的主要装饰区域，探伤显示胎体结构均匀，无内部裂痕或修复痕迹。腹壁厚度适中，无明显厚薄不均现象，表明制作过程中采用了规范的成型工艺，可能已部分采用机械化生产方式。瓶底部位：瓶底是器物承重部位，探伤显示底部胎体致密，无裂痕或修补痕迹。圈足规整，与底面过渡自然，未见因承重导致的结构损伤。

工艺特征分析

DSM结果显示，釉质细腻，气泡分布均匀，大小适中，未见大型气泡或气泡集中现象。釉面光泽度好，无明显磨损或划痕。描金线条流畅，金彩与釉面结合紧密，未见脱落或变色。粉彩颜料颗粒细腻，发色纯正，层次分明。群仙图案细节清晰，线条流畅，色彩过渡自然，体现了民国时期粉彩工艺的高超水平。具体检测情况如下：

胎釉特征。XRF检测结果显示，千件瓶的胎体主要由高岭土和瓷石组成，其中氧化铝含量较高，氧化铁含量较低，符合民国时期景德镇官窑瓷器的胎土配方特征。釉面则以钾钙釉为主，釉层均匀，光泽柔和，呈现出典型的民国釉面特征。

粉彩工艺。口沿釉面在500倍放大下观察，釉质细腻，气泡分布均匀，大小适中，未见大型气泡或气泡集中现象；釉面光泽度好，无明显磨损或划痕；描金线条流畅，金彩与釉面结合紧密，未见脱落或变色，表明金彩工艺精湛，保存状况良好。肩部釉面在200倍放大下观察，釉质均匀，气泡分布稀疏，大小一致；胎釉结合界面清晰，无脱釉或剥落现象；肩部粉彩颜料颗粒细腻，发色纯正，层次分明，表明彩绘工艺精湛，颜料质量上乘。腹壁釉面在300倍放大下观察，釉质细腻，气泡分布均匀；粉彩颜料在釉面上附着牢固，无明显剥落或变色；群仙图案细节清晰，线条流畅，色彩过渡自然，反映了民国时期粉彩工艺的高超水平。底部釉面在400倍放大下观察，釉质略粗于器身其他部位，但整体均匀；胎釉结合界面处无泛黄现象，与晚清瓷器胎釉结合部多泛黄的特征不同，符合民国时期精品瓷器的特点。

描金工艺。千件瓶彩料成分检查数据与数据库数据比对，彩料主要物质含量占比总体情况除Au有很大差别以外，其他物质成分含量占比较为一致。粉彩颜料中检测到Sn、Pb、Cu、Fe、Zn等元素，其中Sn和Pb的存在表明使用了铅锡基熔剂，这是粉彩颜料的典型特征。XRF检测显示其Au含量高达65.1%，远超民国粉彩金彩平均值（7.14%），甚至高于清代宫廷标准（11.81%）。金箔颗粒均匀分布，与釉面结合紧密，无起翘或氧化现象。如此高纯度金彩的使用，远超民用瓷器所需，强烈暗示其礼器或赏赐用瓷的特殊身份，符合“怀仁堂制”款瓷器的高品质特征。

描金部分的金彩纯正，线条流畅，边缘清晰。XRF检测显示，金彩中含有金、汞等元素，符合传统描金工艺的特征。描金的附着力良好，仅有局部因长期展示而出现轻微磨损，显示出较高的工艺耐久性。

材质组成分析

通过对胎、釉及彩料的XRF检测，千件瓶的材质组成具有以下特点：胎体主要成分为SiO2和Al2O3，釉面主要成分为SiO2、K2O、CaO，彩料粉彩中含有PbO、As2O3，描金中含有较多Au。千件瓶除Au含金量高很多外，其他成分特征与民国时期景德镇官窑瓷器的典型配方高度一致，进一步印证了千件瓶的官窑身份。

折线图展示与分析

为直观展示千件瓶的材质组成特征，以下是釉面及彩料主要成分含量的折线图描述：

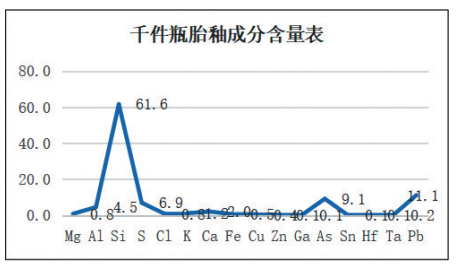

釉面主要成分含量。经XRF检测，千件瓶胎釉成分有Mg、AL、Si、S、CL、K、Ca、Fe、Cu、Zn、Ga、As、Sn、Hf、Ta及Pb等各种元素，具体数据见千件瓶胎釉成分含量表。横轴为成分种类，纵轴为含量百分比。折线显示SiO2含量最高，PbO和As2O3次之，其余成分含量较低，具体检测数据见千件瓶胎釉成分含量表。

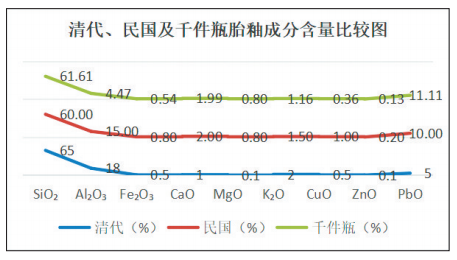

清代、民国及千件瓶胎釉成分比较。通过清代、民国及千件瓶胎釉成分折线图可以看出，清代与民国时期胎釉成分SiO2含量均在60%以上，千件瓶Al2O3含量比清代及民国低10%以上；千件瓶PbO含量与民国PbO含量基本一致，但均高于清代占比；清代、民国及千件瓶其他微量元素占比相差不大，具体数据见比较图，横轴为成分种类，纵轴为含量百分比。

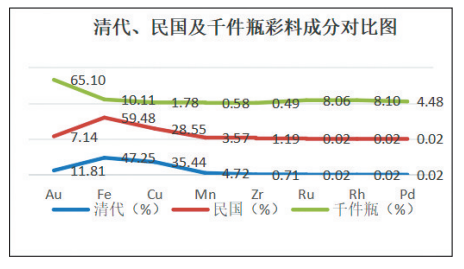

清代、民国及千件瓶彩料成分比较。通过清代、民国及千件瓶彩料成分折线图可以看出，千件瓶Au百分比占比高达65.1%，远高于清代及民国10%左右；千件瓶Fe、Cu元素百分比占比大幅度低于清代、民国百分比占比；千件瓶Ru8.06%、Rh8.10%、Pd4.48%百分比占比均高于清代及民国平均水平，其他微量元素占比相差不大。折线图横轴为成分种类，纵轴为含量百分比。对比图可以直观看出千件瓶的材质组成特征，进一步印证了其民国官窑身份。

科技检测赋能

民国官窑瓷器的工艺创新。千件瓶的检测结果揭示了民国时期官窑瓷器在材料、工艺与结构上的多重创新。首先，在胎土配方上，民国官窑瓷器延续了景德镇传统的“二元配方”，但在原料处理和烧制工艺上更加精细，胎体更加致密均匀。其次，在釉料配方上，民国官窑瓷器采用了更加科学的配方比例，釉面更加均匀光滑。最后，在彩绘工艺上，民国官窑瓷器在继承传统粉彩和描金工艺的基础上，进一步提升了彩料的细腻度和附着力，显示出更高的工艺水平。

科技检测在陶瓷研究中的意义。研究通过科技手段对千件瓶进行了系统分析，揭示了民国御瓷在材料、工艺与结构上的多重创新，拓展了对中国陶瓷技术史的理解。科技检测不仅为文物鉴定提供了客观依据，还为陶瓷工艺的复原和保护提供了科学支持。

科技检测工作使文物保护与研究从依赖经验和直觉的“艺术”转变为建立在实证和数据基础上的“科学”，极大地拓展了人类感知文化遗产的维度和深度，推动文物事业从“抢救性保护”向“预防性保护”与“研究性保护”并重转型的核心驱动力。随着科技手段的不断进步和数据库的日益完善，科技赋能文物保护，不仅是保护文物的必要手段，更是激活其内在价值、传承中华文明、坚定文化自信的举措。

（作者单位：湖北省博物馆 湖北省恩施州来凤县文物事业发展中心）
