青铜器是我国古代文明的重要载体，可追溯至商周时期，数量众多、种类丰富。怀化地处湘西要冲，为历史上兵家必争之地，青铜文物资源丰富。20世纪70年代以来，该地区出土了大量青铜器，其中溆浦县马田坪M24秦墓出土的“中脯王鼎”被鉴定为国家一级文物，是研究秦楚关系的重要实物。怀化市博物馆收藏的110件（套）青铜文物，涵盖春秋至民国时期，包括鼎、戈、剑等器类，多源自考古出土及其他单位移交，具有重要的历史、科学与艺术价值。然而，这批珍贵文物在出土后虽经初步处理，但长期受限于保存环境不佳、维护滞后等因素，出现不同程度的病害，亟需科学保护与修复。

文物病害调查

根据《馆藏金属文物保护修复方案编写规范》《可移动文物病害评估技术规程金属类文物》《馆藏青铜质和铁质文物病害分类与图示》等相关标准，怀化市博物馆对110件（套）青铜文物进行了系统的病害调查与评估。调查结果表明，这批文物普遍存在残缺、断裂、裂隙、变形、层状堆积、孔洞、表面硬结物、矿化、点腐蚀等九类典型病害。

其中，部分器物仅存局部基体，少数已呈碎片状；断裂与裂隙多由外力作用或长期应力变化引起，严重影响文物结构的稳定性；变形主要见于薄壁器物，因外力挤压或埋藏不均所致；层状堆积与表面硬结物则多源于埋藏环境中的钙质或土质附着，部分纹饰与铭文被完全覆盖；孔洞由局部腐蚀扩展形成，若不及时干预，易发展为大面积缺失；矿化现象使器物表面虽保持形态但已失去金属刚性，质地脆弱；点腐蚀则表现为局部重度腐蚀，部分器物已出现“粉状锈”，在空气湿度变化下活性增强，腐蚀范围持续扩展。

上述病害在文物入藏前已存在，入藏后因保存环境有限、未得到系统处理，病害持续发展。

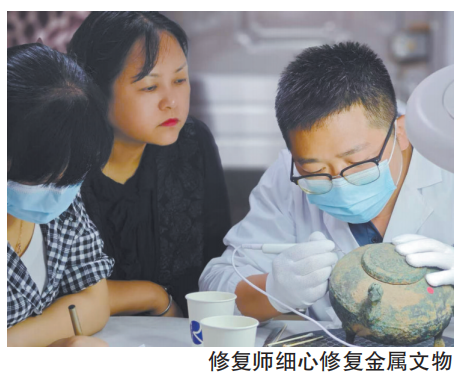

修复案例与实践

修复过程中，始终坚持不改变文物原状、最小干预、可再处理与可识别、材料相兼容、可操作性等基本原则。

以馆藏编号000861的器物为例，该器存在严重残缺，仅存部分基体。针对此类残缺，采用与本体成分相近的补配材料进行形态复原，确保材料兼容性与结构稳定性，并在补配部位做适度做旧处理，实现“远看一致、近看有别”的可识别性。

编号000877的器物存在明显断裂，影响整体结构。采用传统焊接工艺进行连接，确保接缝牢固，同时在焊接处保留可识别痕迹，符合可再处理原则。

编号000157的器物表面存在裂隙与点腐蚀，局部已滋生粉状锈。对裂隙采用灌注填充方式处理，防止其扩展；对粉状锈采用机械方法精细剔除，并使用倍半碳酸钠进行氯离子置换封护，阻断腐蚀活性，体现最小干预与材料兼容性原则。

编号002471的器物出现明显变形，使用专用整形工具逐步恢复原状，避免对器物造成二次损伤。

对于层状堆积与表面硬结物，如编号005585与000195的器物，采用洁牙机、微型打磨机等工具精细剔除，恢复纹饰与铭文可辨识度；对于矿化严重的器物（如编号000867），使用3%至5%的B-72溶液进行加固处理，提升结构稳定性。

通过上述措施，修复后的文物整体稳定性显著提升，形态、纹理与色差均控制在可接受范围内，满足长期保存与展陈研究需求。

青铜类文物保护修复可持续发展的对策思考

针对本次修复中的病害类型与保护难点，结合文物保护的基本原则，提出一些对策建议。

一是加强文物本体管理与动态监测。文物保护应建立常态化病害调查与评估机制，定期对文物进行科学检测，形成动态更新的文物健康数据库，为预防性保护提供依据。例如，在本次修复中，编号000157的器物因点腐蚀滋生粉状锈，若早期能通过定期检测发现氯离子活性变化，便可在病害发展初期进行干预，避免后期大范围剔除锈蚀。这一过程体现了“最小干预原则”——在文物稳定的前提下，尽早介入、少清除、多保留，最大限度保存文物原始信息。

二是严格环境控制。青铜器对湿度敏感，应将相对湿度控制在35%至45%之间，库房与展陈区域应限制紫外线含量，减少光辐射损伤，并建立长期稳定的环境监测系统。以编号002757的器物为例，该器因长期处于潮湿环境，孔洞病害持续扩展，最终形成大面积缺失。修复中虽采用补配材料进行形态复原，但若前期环境控制到位，此类病害本可减轻。补配过程中严格遵循“修复材料相兼容性原则”，选用经实验验证与本体无害的材料，确保长期稳定。

三是健全检查与评估机制。文物保护不能止步于一次性修复，需实施长期跟踪管理。定期安排专业人员检查，及时发现点腐蚀、裂隙扩展等潜在问题，做到早发现、早干预。如编号000877的器物在修复后，断裂处虽已焊接，但仍需定期检查焊缝是否存在应力变化。修复中采用传统焊接工艺，既遵循“不改变文物原状原则”，又确保“可再处理性”，为后续维护留有余地。

四是加强专业队伍建设。通过专家授课、选派人员参加高水平培训班等方式，提升修复人员在病害识别、材料选用、修复操作等方面的综合能力。在此次修复中，对编号005585的层状堆积与编号000195的表面硬结物的处理过程体现了“可操作性原则”——方法简便、环保、经济，兼顾当前效果与长期稳定性。

五是增强公众文物保护意识，拓宽社会参与渠道。通过专题展览、公益讲座、新媒体宣传等形式普及文物保护知识；探索建立文物保护志愿者队伍，参与日常巡查与公众引导；积极与高校、研究机构、社会组织合作，共建实践基地，形成保护合力。例如，在修复编号000867的矿化器物时，修复人员采用3%至5%的B-72溶液进行加固处理，这一技术细节可通过志愿者讲解或线上虚拟展览向公众展示，使观众直观了解“可再处理与可识别性原则”——修复部分与原件“远看一致、近看有别”，既尊重文物历史真实性，又增强公众对文物保护科学性的认知。

通过上述对策的系统实施，结合修复实践中对各项原则的严格遵循，可有效提升中小型博物馆青铜文物的保护能力，推动文物保护工作向科学化、规范化、可持续方向发展。

我国文物资源丰富，但保护修复工作仍面临诸多挑战，尤其是在中小型博物馆中，普遍存在修复理念滞后、技术力量薄弱、保存条件较差等问题。需进一步完善保护修复体系，改善文物保存环境，加强环境监测与调控能力，加大政策与资金支持力度，助力中小型博物馆突破发展瓶颈。通过科学、系统、可持续的保护措施，使珍贵文物得以有效传承，在新时代焕发文化活力。

（作者单位：怀化市博物馆）
