中国瓷器烧制历史悠久，大量瓷器文物因自然和人为因素出现残损。陶瓷修复是中国传统技艺，《景德镇陶录》中记载了陶工粘合碗盏的方法。本文基于明清景德镇瓷器残损问题，探讨制备瓷质部件补配修复的技术路线与应用效果。研究表明，制备瓷质部件补配修复方法能有效解决传统材料老化变色问题，为文物保护修复的科学化与可持续发展提供参考。

目前残损瓷器修复通常采用化学粘接剂调配填料进行塑型补配，该方法虽简单易行，但化学粘接剂会随时间老化、变色、变质，修复寿命较短，再次修复时可能对文物造成损害。也有修复工作者探索“瓷配瓷”方法，包括利用同器型残损瓷器补配和烧制瓷片补配，但前者局限性大，后者成本高、技术受限，难以普及。因此，探索制备瓷质部件进行补配修复具有重要的现实意义。

修复的理论基础

文物保护原则在补配中的应用。真实性原则：补配应尽可能保持文物原始状态和特征，尊重历史真实性，补配部分与原器物在质感、色泽等方面协调一致，避免过度修饰。最小干预原则：采取最小限度的干预措施，只在必要时进行补配，确保补配方式和程度不对文物本体结构和历史价值产生负面影响。可逆性原则：补配方法和材料应具有可逆性，未来技术条件提高时能够方便地去除或替换补配部分，确保文物保护工作的可持续性。

材料学与工艺学原理。近现代景德镇瓷器胎体主要由高岭土、长石和石英制成，辅以滑石、石灰石等；釉层由石英、长石、石灰石等配制，具有防水、耐磨和美观作用。明清景德镇瓷器胎体为高温烧制的无机非金属材料，密度一般在2.3g/cm3—2.5g/cm3，莫氏硬度5-6，耐磨性和热稳定性良好，耐酸碱、耐水、耐热，但抗冲击强度较低，易碎。通过调整材料配比，烧制出的瓷器与明清文物的密度基本接近。

现代瓷器釉料通过技术调配，呈色基本能做到与明清釉色接近，再通过做旧手段可使补配部分的色彩和外观与原器物协调统一，符合艺术审美要求。

技术适用分析及材料选择

瓷器高温烧制时胎体和釉层会产生收缩、形变和釉料流淌，增加了制备特定规格瓷质部件的难度，需根据残损情况和修复目的评估是否适用。

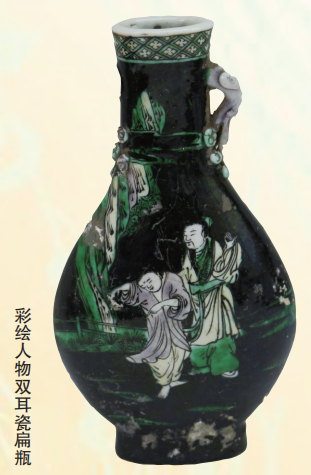

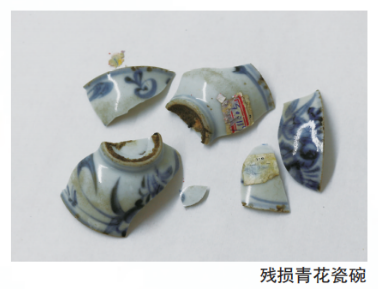

陶瓷文物残损情况评估。残缺瓷器大致分为器物破碎残缺和器型配饰残缺两类。器物破碎残缺为不规则片状，烧制时收缩率和变形不可控，档案标记繁琐，不适用制备瓷质部件补配。器型配饰残缺（如口沿、饰耳、足、钮、提梁等）外形基本规则，纹饰相对完整，烧制时可平衡摆放，通过技术干预基本可做到尺寸形状与原器物吻合，较适合制备瓷质部件补配。

目的分析。瓷器修复分为考古修复、美术修复、陈列修复，三类均可使用制备瓷质部件补配。考古修复可只制胎体不施釉彩，解决石膏修补不牢固问题；陈列修复可对纹饰色彩做淡化处理，兼顾可识别原则与展陈艺术性，同时避免修复材料老化变色。

材料与原器物的兼容性考量。利用材质相同或相近的材料修复是理想方法。制备的瓷质部件可与原器物一样长期保存，有效避免化学材料老化对文物本体的影响，长时间保证修复效果；即使需再次修复，瓷质部件也可重复利用，降低修复难度和风险。高岭土（主要成分硅酸铝，提供可塑性和耐火性）、长石（助熔剂，降低烧成温度，提高透明度和光泽度）、石英（填充剂，提高硬度和耐热性）是胎体主要原料。釉层根据釉彩分为高温颜色釉、低温颜色釉、釉上彩和釉下彩等，通过调配金属离子成分及控制氧化还原反应实现理想色彩。

补配的工艺流程

前期准备与分析。建档记录：采取文字描述、照片及绘图等方式详细记录文物的检查登记、诊断分析、修复计划、储存与养护等信息。修复依据选定：参照可靠依据，可参考同文物不同部位的形状和纹饰，或同时期同器型瓷器文物，不得随意改变文物形状、色彩、纹饰、铭文等。材料选定：根据文物检查分析结果，选定合适的胎体材料和釉料。

补配操作步骤。首先是坯料成型，景德镇瓷器分圆器和琢器，成型技艺有所不同但基本方法相近。圆器成型工艺流程为：淘泥—滤泥—陈腐—练泥—抐泥—拉坯—干燥—印坯—补水—荡釉—利坯—补水—浸釉—剐底—助底釉。修复部件制备一般为单件或少数几件，适用可塑法成型（坯料含水量18%—26%），制坯时需提前预留收缩量，可多制作几个坯体。釉是覆盖于坯体表面的玻璃质层，由天然矿物和化工原料按比例配制，经高温熔融而成，具有抗酸碱、不透水、质地致密光滑、硬度大等性能，并可呈现多种色彩及析晶、乳浊、窑变等视觉效果。坯体采用阴凉风干后进行打磨修整，再根据修复目的决定无釉素烧或施釉彩绘。其次是补配部件烧制，根据文物本体烧制情况确定烧制温度，釉上彩等品种需多次入窑烧成。再次是打磨、拼合、粘接，补配部分需打磨匹配原文物，打磨只在补配件上进行，不损害原文物。使用可逆粘接剂（如环氧树脂）粘接到补配部位，与文物整体协调统一。

后期处理与修饰。粘接部位全色做旧，补配部分难以从色彩质地上与原文物完全一致，需采用丙烯颜料、矿物质色粉及树脂调和剂等，通过笔涂或喷笔喷涂遮盖来协调差异，达到修复要求。

修复实践案例

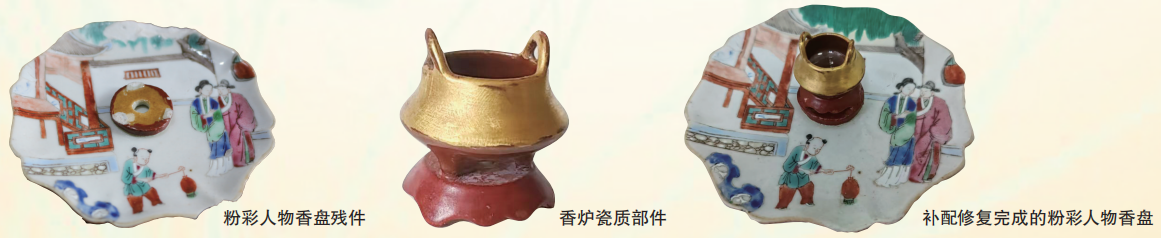

典型残损瓷器文物补配实例。选用一件清中期粉彩人物香盘残件作为典型实例，该香盘中心原瓷质香炉部件整体破损缺失，香炉部分可单独制坯烧制。经材料分析和同时代同器型资料参照，符合烧制缺失香炉瓷质部件进行补配的条件。根据测量烧制高2.5cm、直径2.5cm的补配件，打磨与原文物形制吻合，用树脂黏合剂粘接，并对粘接部位进行打磨和硝基清漆全色，完成修复。

补配效果评估。使用烧制瓷质部件补配后，修复部分的材质和外观基本达到原文物标准，经粘接部位技术修复可达到无痕或可识别修复要求。补配部分具备瓷器物理化学性质稳定的优点，不再是一次性产物，可在文物研究利用和可持续修复方面继续发挥作用。

残损瓷器文物补配的挑战与对策

技术难点与局限性。烧制补配部件要求从业者兼具瓷器制作专业知识、实践经验及各历史时期瓷器鉴赏知识。技术要求复杂，需掌握原料选择、成型工艺、釉料配方等，确保部件物理性能与质地达标；同时需熟知各时期瓷器特点，使补配部件在风格、工艺上与原文物契合。瓷器烧制依赖高温环境。小型电窑或气窑可满足小型器物烧制，但大型瓷器对烧制空间和温度均匀性要求高，需更专业的大型窑炉以避免变形、开裂等问题。

伦理与审美问题。在瓷器文物补配部件烧制过程中，伦理与审美问题也不容忽视。从伦理角度看，补配部件的制作应遵循真实性和可逆性原则。真实性要求补配部分不能随意篡改文物的原始信息，确保修复后的文物依然能体现其历史价值。可逆性则是指修复过程中使用的材料和技术应允许未来进行再次修复或调整，避免对文物造成不可逆的损害。在审美方面，补配部件要在外观上与原文物协调一致。

应对策略与未来发展方向。专业技术层面，应加强从业人员培训教育，建立完善培训体系，鼓励科研机构和高校开展相关研究，推动瓷器制作技术和文物鉴赏知识的创新发展。伦理与审美方面，制定明确行业规范和标准，引导修复工作者遵循伦理原则、提升审美水平。未来，瓷器文物补配部件烧制技术将朝着数字化、智能化和绿色化方向发展。

结论

本文通过对瓷器文物补配部件烧制技术的深入研究，明确了瓷质部件修复技术在残损瓷器文物修复中的应用价值，明确了瓷器制作知识、实践经验以及文物鉴赏知识融合的关键要点。研究成果表明，制备瓷质部件补配修复方法不仅能够有效解决传统修复材料老化变色的问题，还实现了修复部分与原器物在材料性能和外观上的高度一致。这一方法的推广应用，可为文物修复的科学化与可持续发展提供重要参考。

展望未来，3D打印、虚拟现实等技术将为补配方案提供精准数据支持，新材料有望提升修复效果稳定性，跨学科合作与环保材料的应用将推动瓷器文物补配工作向高水平发展。

（作者单位：烟台润福城市建设投资有限公司 烟台市博物馆）
