木质文物是考古出土遗存中最容易因环境变化而失稳的一类材料。尤其是出土后已经发生干缩变形的木器、木胎及竹木漆器，受损的不只是材料体积，更包括器物形制、工艺痕迹和历史信息。过去较长一段时间内，相关研究更多集中在饱水木材如何避免干缩，而对已经干缩后的器物如何恢复，则缺少更深入的机制讨论和方法比较。
国内这一领域的重要突破，首先来自陈家昌等关于“活性碱”润胀复原的研究。相关成果表明，活性碱能够使塌陷细胞腔重新张开，说明干缩木材并不是绝对不可恢复。阿育王塔木胎复原试验则把这一认识推进到文物实践层面：采用活性碱处理后，檀香木试样的纤维素结晶度由45.5%下降到38.7%，塌陷的细胞腔结构得以重现，变形孔道由近椭圆形趋近圆形；一件干缩变形相轮复原后，经向尺寸提高1.33%，纬向尺寸提高10.03%，复原后的外观尺寸与收缩前状态接近。这些成果说明，干缩木材的复原关键在于重新打开已经压密的细胞壁结构。与此同时，吴昊等对海昏侯墓出土失水干缩竹简的复形研究也表明，低浓度碱性材料在适宜条件下可以兼顾形态恢复与信息安全，这为木质文物润胀复原提供了重要启发：复原不应只看体积是否回升，还要兼顾文物本体和附着信息的安全。
不过，前人研究提出的问题同样清楚。活性碱、乙二胺等强作用型体系虽然能够较快扰动氢键网络、获得较高润胀值，但在面对珍贵的脆弱文物时，能否以更安全、更可控的方式胀起来，并把恢复后的状态尽量稳定地保留下来这一问题，正是后续实验进一步展开的出发点。
为避免直接在真实文物上进行多组比较，笔者等以泡桐木为基材构建人工老化仿古木材模型，并在自然干缩后开展润胀复原实验。实验采用两条老化路径：一条以亚氯酸钠体系为主，另一条以碳酸丙烯酯体系为主。结果表明，两条路径虽然都能形成干缩状态，但对应的结构基础并不相同。亚氯酸钠路径更容易造成细胞壁骨架脆化，而碳酸丙烯酯路径相对温和，更有利于保留后续润胀复原所需的支撑基础。也就是说，干缩木材能否复原，并不单纯取决于后续润胀剂本身有多强，还取决于细胞壁是否具备承受重新展开应力的能力。
在此基础上，进一步设置了A、B两类共八种润胀方案。A类偏向强作用思路，包括活性碱—尿素体系和乙二胺复合体系；B类则更偏向温和协同思路，包括稀碱体系、低温碱—尿素体系、DMSO—甘油—稀碱复合体系以及在其基础上增加预脱木质素处理的B4体系。实验结果表明，多种体系都能在一定程度上促进干缩样品恢复，但其应用价值并不相同。

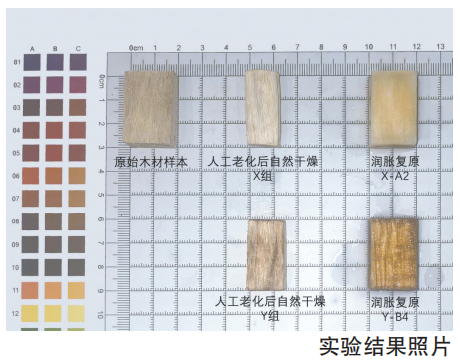

从尺寸恢复看，A2乙二胺体系和B4复合体系表现最为突出。但两者代表的是两种不同路径。A2更接近“强力打开”的方案，能够较快扰动纤维素分子间氢键，使压密细胞壁迅速膨开；其不足在于，乙二胺挥发性较强，后续干燥过程中容易从细胞壁中迁移出去，从而导致结构再次收缩。B4则不是依赖单一强润胀剂，而是在适度预处理、极性溶剂渗透和多羟基稳定之间建立协同。综合考虑润胀效率、结构稳定性和操作安全性，B4复合体系表现出更好的应用前景。
这一结果的重要意义，在于把干缩木材润胀复原从“现象判断”推进到“机制判断”。实验表明，润胀复原并不是简单吸液膨胀，而是至少包含四个环节。首先是预开通道。适度削弱木质素束缚、改善细胞壁进入条件，可以为后续处理创造空间。实验中两条老化路径所表现出的差异，正说明细胞壁骨架是否仍可支撑，是后续复原能否成立的前提。其次是氢键扰动。干缩木材之所以被“锁”在塌陷状态，根本原因在于失水后纤维素微纤丝之间重新建立了致密氢键网络。稀碱、乙二胺等成分之所以能够引发润胀，正是因为它们能与纤维素羟基发生作用，使原有氢键联系松弛。XRD结果中结晶度下降、晶区松弛，正是这一过程的结构反映。
再次是深度渗透。真正有效的润胀，不是液体进入细胞腔，而是有效组分进入细胞壁和纳米孔结构。DMSO在这里起到关键作用。它作为高极性溶剂，能够降低体系黏度并增强溶剂化能力，促进润胀剂向细胞壁内部扩散，从而使作用不只停留在表面。最后是稳定展开状态。这恰恰是强作用型体系最容易忽视的部分。B4体系中，甘油和PEG等多羟基分子在细胞壁重新扩张后进入微孔结构，通过多点氢键作用稳定微纤丝间距，并在干燥过程中部分替代水分，抑制纤维素链段重新缔合。FTIR结果显示，B4体系处理后O–H峰不仅增强而且展宽更明显，说明新的氢键网络形成更充分，也更有利于防止再次塌陷。
从不同体系的比较中，活性碱和乙二胺等属于作用较强的思路，其优势是启动快、润胀明显；不足则在于处理窗口较窄，稍有不慎就可能引起纤维素进一步损伤，或者在后期出现再收缩。活性碱处理在一定温度范围内可以提升润胀度和复原度，但温度过高则会因纤维素降解增强而导致效果下降。相较而言，以DMSO、甘油、PEG等组分构成的复合体系，不再依赖单一强碱去“硬打开”结构，而是在适度松弛、溶剂辅助渗透和多羟基稳定之间建立协同机制，因此在润胀效率、结构稳定性和操作安全性之间更容易取得平衡。
这种比较带来的启发是在文物保护中，最强烈的作用并不一定就是最理想的方案。对于干缩木材来说，真正重要的不是瞬时膨胀得有多快、多大，而是能否在尽量少损伤原有结构的前提下，创造一个让细胞壁重新展开并保持相对稳定的条件。也就是说，润胀复原的关键，不是单纯追求“胀”，而是追求“可控地胀、稳定地留”。
由此可以看出，前人的研究回答了“干缩木材能不能复原”的问题，而进一步的实验工作所回答的，是“如何以更安全、更合理的方式实现复原”的问题。前者证明了可行性，后者则进一步说明：对文物保护而言，真正好的方法，不只是让木材胀得更快、更大，而是在尽量少损伤本体的前提下，让塌陷细胞壁重新展开，并把这种展开状态尽可能稳定地保留下来。
这一认识对保护实践具有直接意义。第一，干缩木材复原不宜再被理解为单一“强刺激”过程，而应被视作一个以前处理、渗透、润胀和稳定相互衔接的系统技术路线。第二，评价复原效果不能只看尺寸是否回升，还要关注细胞壁结构是否真正改善、处理后能否保持稳定。第三，对于带有漆层、彩绘、墨迹或金属包覆层的复合文物，更应优先考虑温和、可控、低风险的复合体系，而不是片面追求最大润胀值。
总体来看，干缩考古木材润胀复原研究正在由经验探索走向机制深化，由单一强作用走向温和协同。前人的工作打开了这条路，而人工老化实验与课题研究进一步证明：在适度预处理、极性溶剂渗透和多羟基稳定相结合的条件下，更安全的材料体系同样可以取得较好的恢复效果。对这一机制的深化认识，将为今后真实文物的对象化处理和规范化应用提供更可靠的依据。（本文系2025年度山东省人文社会科学课题入库项目－考古出土干缩木器润胀复原关键技术及应用研究阶段性研究成果）
（作者单位：山东省文物保护修复与鉴定中心 重庆师范大学历史与社会学院）
